關鍵參數
型號 | 額定電壓 | 負載電流 | 功率 | 峰值 流量 | 平均 流量 | MAX相對真空度 | MAX輸出壓力 | 重量 |
|---|
（V DC） | （A） | (W) | (L/min) | (L/min) | （kPa） | （kPa） | (kg) |
|---|

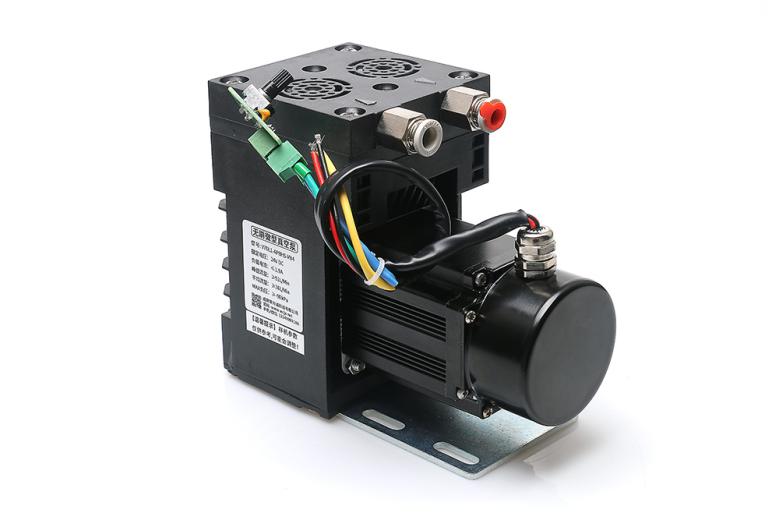

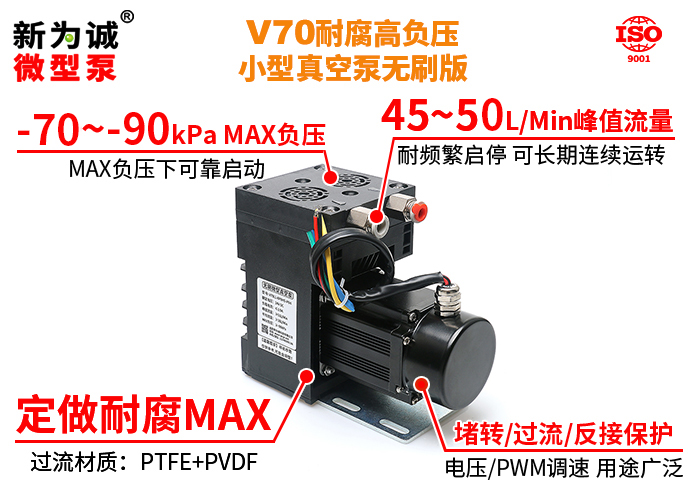

HS材質(默認)：?直流無刷電機、EPDM隔膜、FKM閥片及密封PPS泵頭 |
|---|
V70L1-AP8HS-PB2 | 12 | ≤5.0 | ≤60 | ≥50 | ≥33 | ≥-90 | 70 | 2 |
V70L1-AP8HS-PB4 | 24 | ≤2.5 | ≤60 |
PS材質：直流無刷電機、PTFE隔膜閥片及密封PPS泵頭 |
V70L1-AP8PS-PB2 | 12 | ≤5.0 | ≤60 | ≥46 | ≥30 | ≥-70 | 50 | 2 |
V70L1-AP8PS-PB4 | 24 | ≤3.0 | ≤72 |
PV材質(耐腐MAX強)：直流無刷電機、PTFE隔膜閥片及密封PVDF泵頭 |
V70L1-AP8PV-PB2 | 12 | ≤5.0 | ≤60 | ≥46 | ≥30 | ≥-70 | 50 | 2 |
V70L1-AP8PV-PB4 | 24 | ≤3.0 | ≤72 |

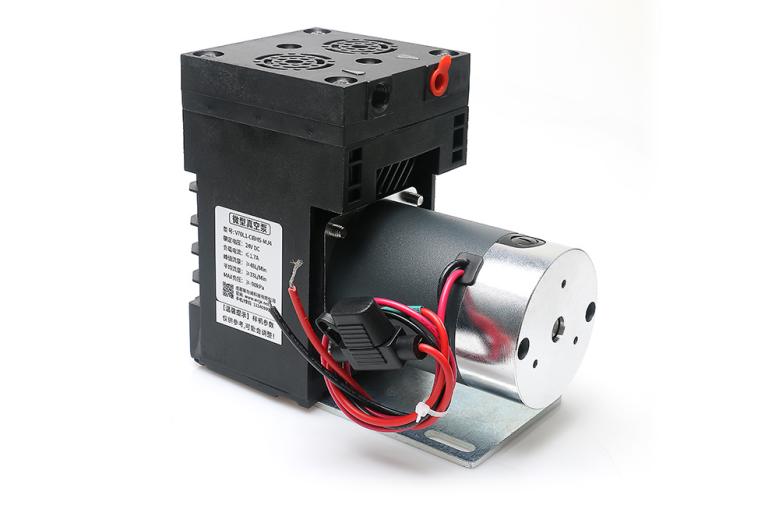

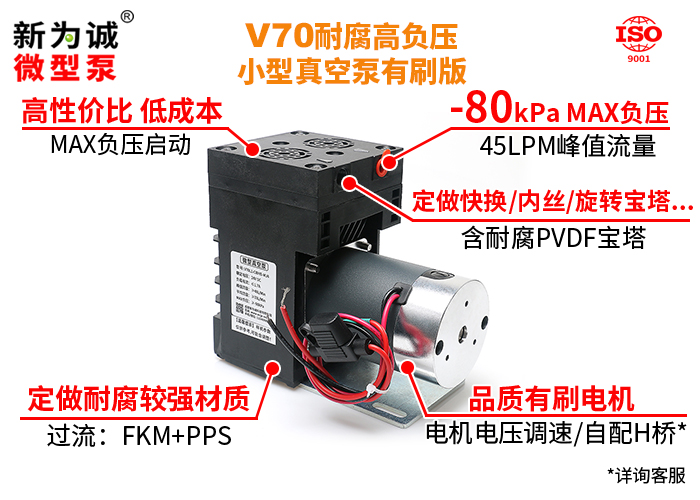

HS材質(默認)：??直流有刷電機、 EPDM隔膜、 FKM閥片及密封PPS泵頭 |
V70L1-CP8HS-MJ2 | 12 | ≤3.5 | ≤42 | ≥45 | ≥30 | ≥-80 | 65 | 1.9 |
V70L1-CP8HS-MJ4 | 24 | ≤2.5 | ≤60 |
對比：標準大氣壓 | 0 | 0 | |
★特別說明：本表格參數為正式上市前工程樣機預覽參數，僅供參考，正式參數可能調整。 | |
1、所有規格均使用直流電源。所需直流穩壓電源為選配件，客戶需自行配備，也可從我公司購買定做好的電源。
2、該系列微型泵啟動電流稍大，為保證泵的正常運轉，建議所配直流穩壓電源“過流保護電流”：
1)V70L1-Ax8xx-PB2應超過5.8A，例如 12V6A以上；
2)V70L1-Ax8xx-PB4應超過2.4A，例如 24V3A以上；
3)V70L1-Cx8xx-MJ2應超過5.6A，例如 12V6A以上；
4)V70L1-Cx8xx-MJ4應超過5.0A，例如 24V6A以上；
客戶配備的開關直流電源(過載能力要強)；否則可能造成泵達不到額定參數、無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，強烈推薦我司專門定做的JF-12V5A/JF-24V3A/MV-12V12A/MV-24V6A電源。
1)V—單抽氣微型氣泵(也叫微型真空泵)系列；70是內部編號；
4)C—有刷直流電機(簡化版默認標配)；A—無刷電機A型(標準版默認標配)；
(1)P8-PC8快插接頭(默認出廠標配高壓場合，外接耐壓硬質軟管；

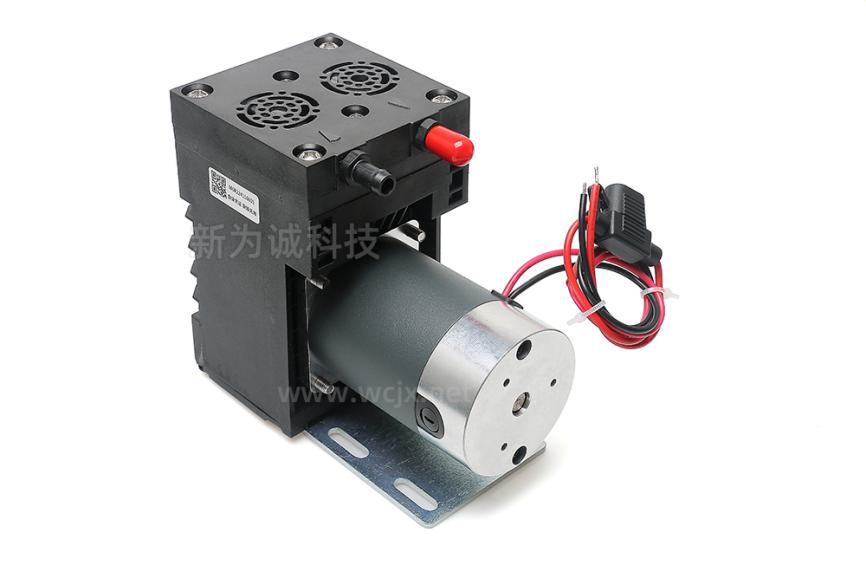

(2)H8-8mm寶塔接頭(需選配，中低壓場合，外接軟管)；
(3)I8-Rp 1/8圓柱內螺紋接頭(需選配，高氣密性場合，外接R1 1/8圓錐外螺紋)；
(4)L8-可360°旋轉寶塔接頭(需選配，中低壓場合，安裝空間狹窄場合，外接軟管)；
6)HS—默認材質組合：EPDM隔膜、FKM閥片及密封PPS泵頭，其他組合詳見參數表格；

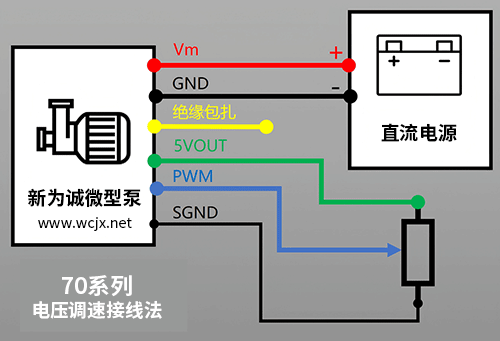

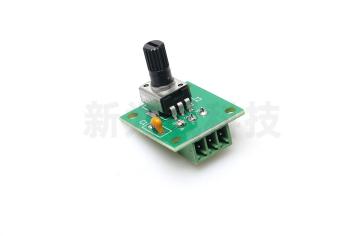

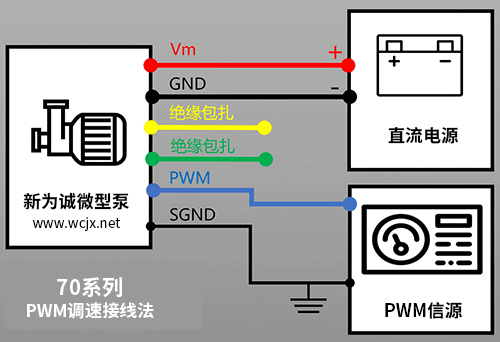

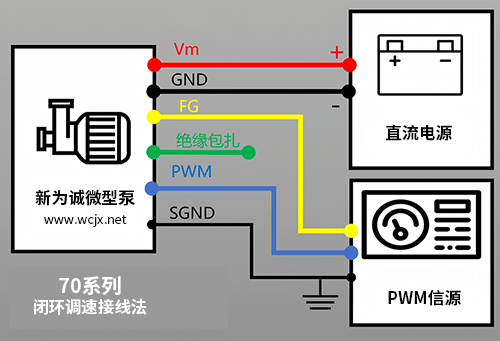

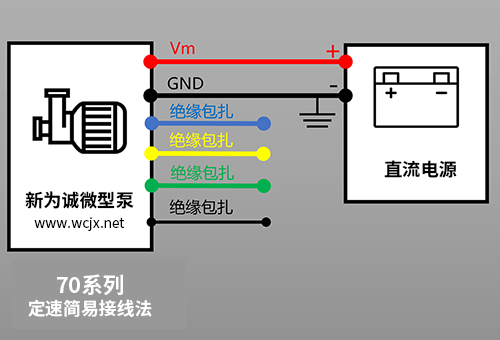

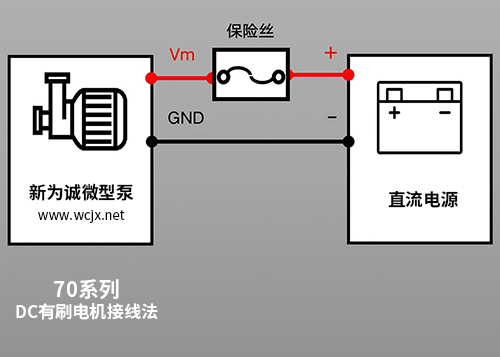

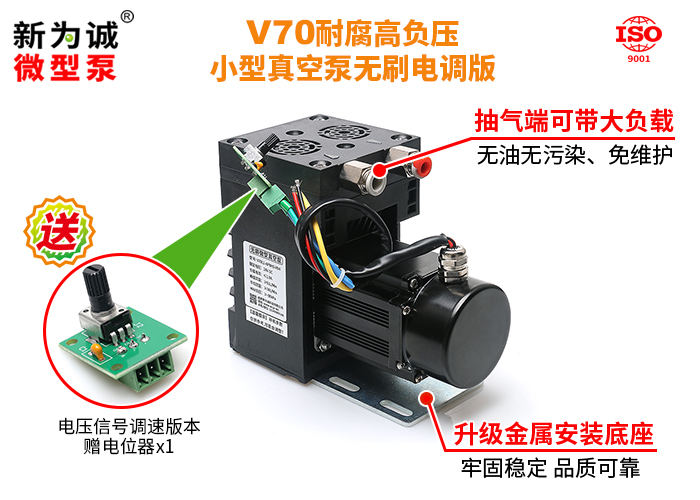

7)控制方式：M-有刷電機電壓調速控制(客戶自配有對應功能的H橋電路才能實現)、V-無刷電機電壓信號調速(配電位器)、P-無刷電機PWM調速控制；
9)工作電壓：4-24V DC，2-12V DC，從F40開始，微型泵型號不再出現類似描述：“XXX-24V/XXX-12V” ！

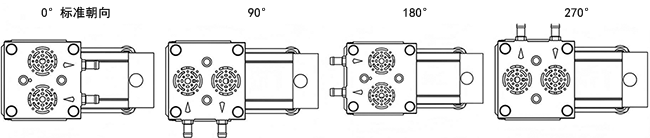

10)氣嘴朝向XX(與標準朝向不同的其他朝向，需定做，但不推薦！V70采用非標準朝向泵頭后，真空度參數可能降低5-10kPa！)：
00-氣嘴標準朝向(與電機同向，角度=0°(默認不寫))
【注意】：選配非標準朝向泵頭后產品真空度參數可能降低5-10kPa。
V70系列目前根據不同電機配置、品控要求的不同等分為2個版本：簡化版(簡稱J)、標準版(簡稱B)；分別用對應“J”、“B”表明。訂購時，請一定注明具體版本后綴及代碼！具體區別請見：版本對比
(1)V70L1-CH8HS-MJ4：代表高負壓大流量微型真空泵V70系列，單泵頭，有刷電機，外徑8mm寶塔接頭；EPDM隔膜、FKM閥片及密封PPS泵頭；不調速或電壓調速控制(需客自配H橋電路)，簡化版，24V DC供電，氣嘴默認朝向；
(2)V70L1-AP8PV-PB490：代表高負壓大流量微型真空泵V70系列，單泵頭，無刷電機，PC8快插接頭；直流無刷電機、PTFE隔膜閥片及密封PVDF泵頭(耐腐能力MAX強)，PWM調速控制，標準版，24V DC供電，氣嘴順時針旋轉90°；
(3)V70L1-AT8JPS-PB218：代表高負壓大流量微型真空泵V70系列，單泵頭，無刷電機，不銹鋼寶塔接頭；PTFE隔膜閥片及密封PPS泵頭；PWM調速控制，標準版，12V DC供電；氣嘴順時針旋轉180°；
7、如無特別說明，技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。
8、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值(推薦以平均流量為準)；通常不建議使用質量流量計進行測量(若一定要用，建議：至低需要每10ms采樣1次，也即每秒采樣100次，否則可能因采樣頻率過低等原因，造成較大誤差(這不是微型泵的問題))。

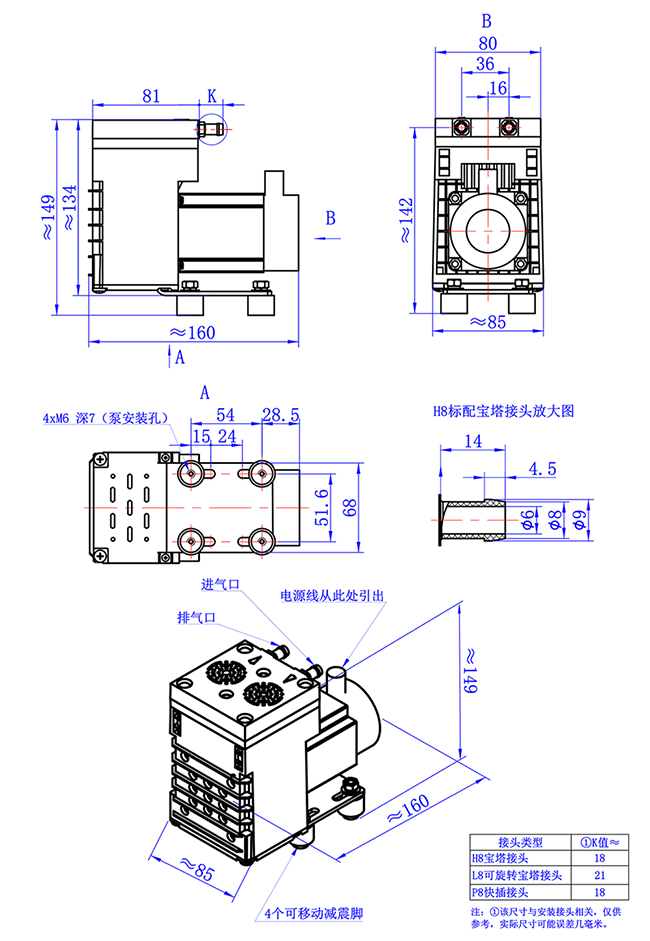

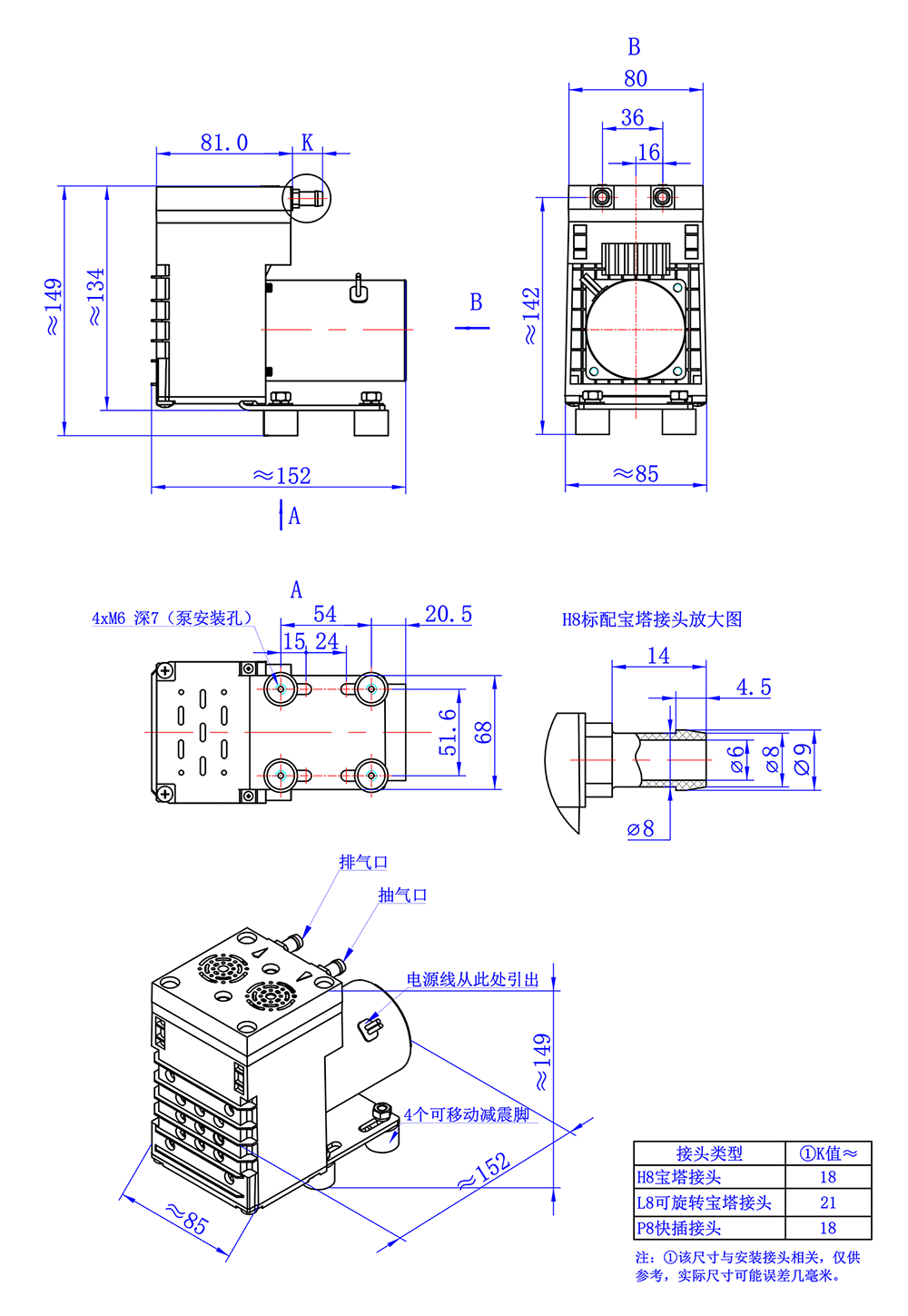

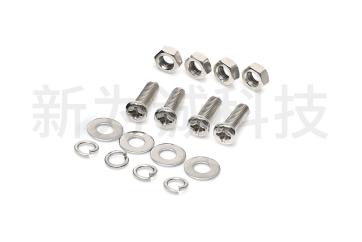

(1)泵體積(默認氣嘴朝向)：(長×寬×高，包容尺寸，單位mm)：

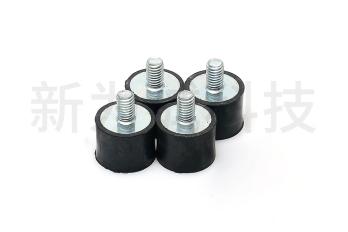

V70(簡化版)：約160×85×149(含減震腳墊)；重量約1.9KG。
V70(標準版)：約152×85×149(含減震腳墊)；重量約2.0KG。

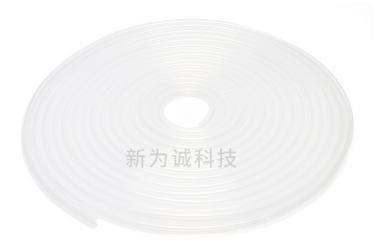

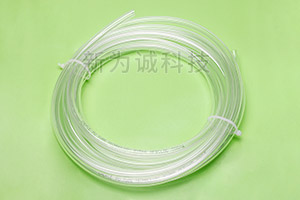

(2)建議接管(mm)：外徑φ8mm的PU及其他硬質塑膠氣管；
(3)抽排氣嘴有指示：in、out；使用前必須將抽排氣嘴上蓋的紅色防塵帽取下，才能通電讓泵啟動。
可靠性壽命說明
型號 | 壽命值（小時） | 簡化版 | 標準版 |
V70L1 | 滿載壽命 | 3000* | 8000* |
空載壽命 | 5000* | 12000* |
電機壽命 | 5000* | 15000* |
1、滿載壽命測試工況：封堵泵抽氣口，排氣口直通大氣，使泵工作在MAX負壓工況下24小時不停機連續運轉；
3、空載壽命測試工況：泵抽氣口、排氣口直通大氣，使泵工作在常壓下，24小時不停機連續運轉；
4、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
5、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
6、實驗數據來源：新為誠公司、原材料供應商實驗室。
選型注意
1、泵的抽氣端可帶大負載，甚至完全堵塞，均屬正常工作，抽氣口施加的負載不能超過泵的MAX真空度(MAX負壓)；
2、泵的排氣端僅可帶輕負載(也即排氣口施加的負載必須≤泵的MAX正壓)！否則請選擇其它系列產品，如F50、F60等。
3、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該微型真空泵無刷電機版本，屬于低電磁干擾產品！
4、真空度值越小抽吸能力越強，詳見微型真空泵常識。
5、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們全部簡稱“流量”。
參數曲線
1、壓力-流量曲線，不同微型泵之間存在一定的個體差異，該曲線為統計數值，僅作為用戶確認工作點技術參考，其他版本如以此做為參考，誤差范圍可能更大，不作為產品驗收依據！
2、曲線MAX平均流量會略低于標稱值，是由于測試管路元件有阻力，從而導致流量的衰減。

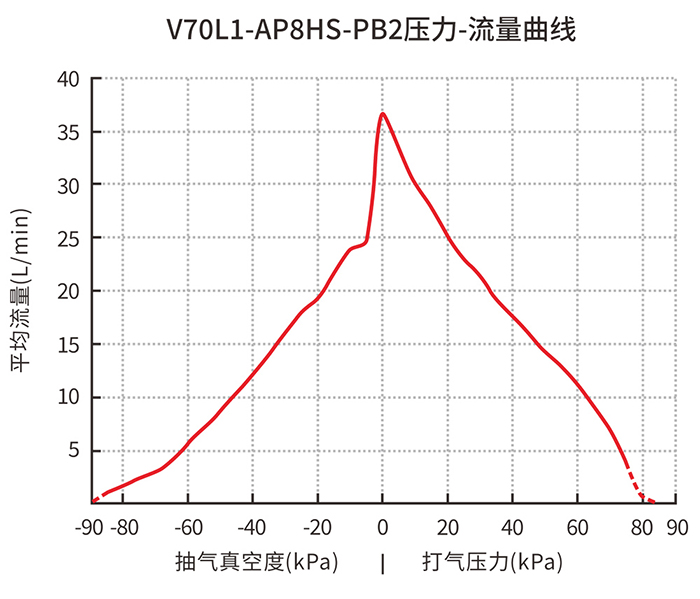

(1)V70L1-AP8HS-PB2壓力-流量曲線
(2)V70L1-AP8HS-PB4壓力-流量曲線

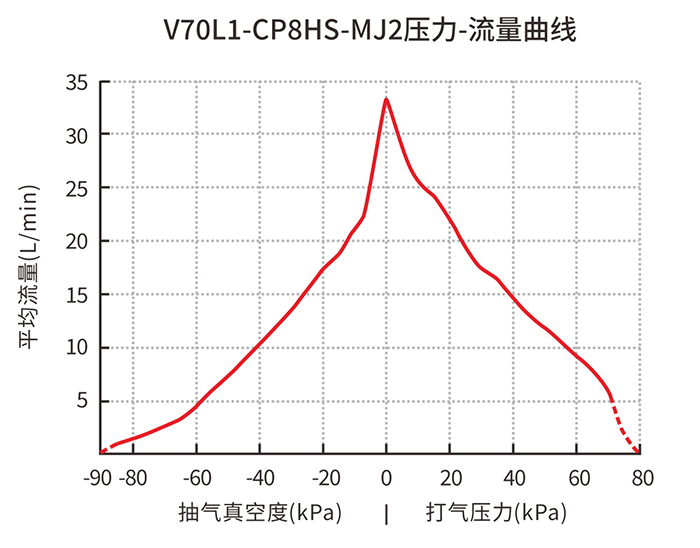

(3)V70L1-CP8HS-MJ2壓力-流量曲線

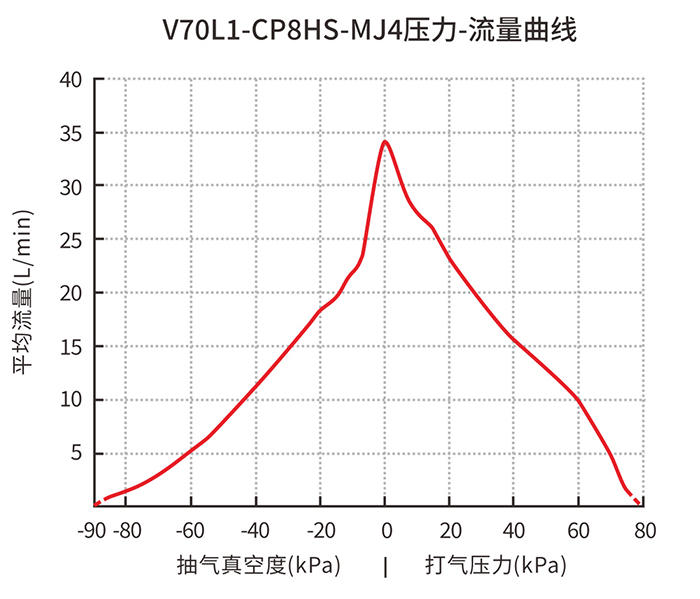

(4)V70L1-CP8HS-MJ4壓力-流量曲線
啟動電流曲線
啟動電流曲線在抽氣口和排氣口直通大氣的工況下測得，不同微型泵之間存在個體差異。該曲線為統計數值，僅作為用戶確定供電系統時的技術參考，不作驗收數據。

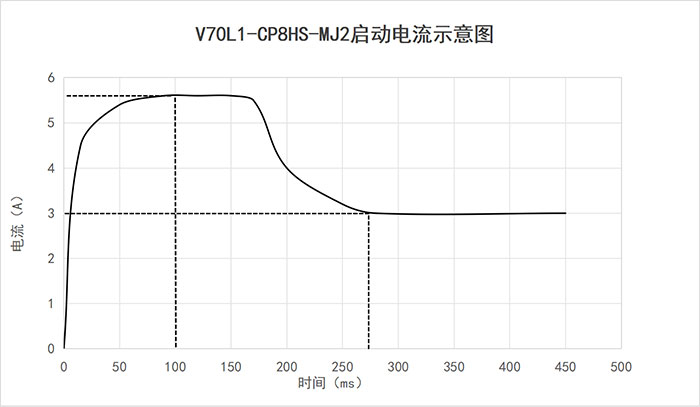

(1)V70L1-CP8HS-MJ2啟動電流示意圖

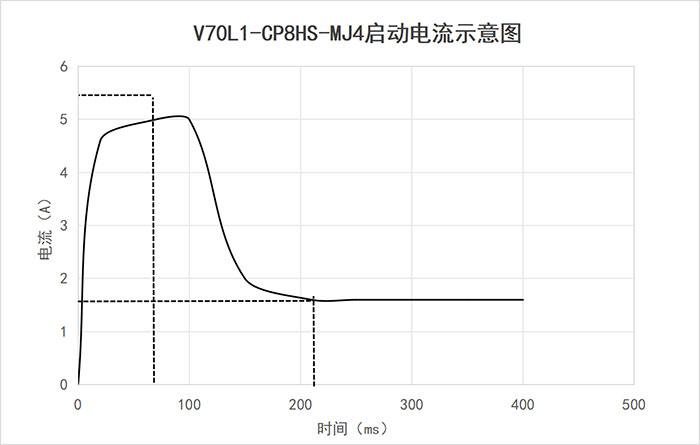

(2)V70L1-CP8HS-MJ4啟動電流示意圖

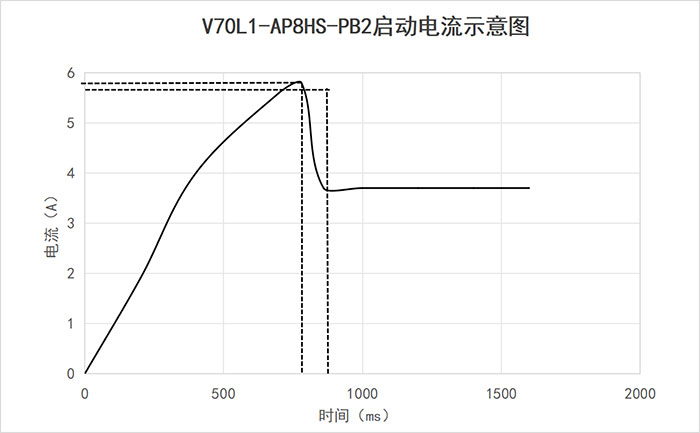

(3)V70L1-AP8HS-PB2啟動電流示意圖
(4)V70L1-AP8HS-PB4啟動電流示意圖
